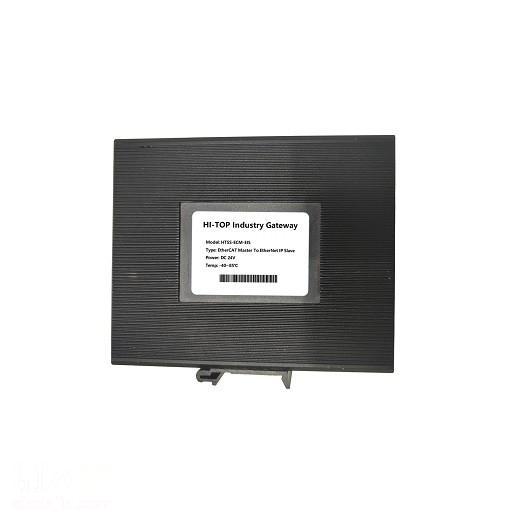

EtherCAT主站转EtherNet/IP协议转换工业级HT5S-ECM-EIS支持接多个ETHERCAT伺服

1/1

展开图片

潍坊 206人看过 2024-10-12

卖家信息

王可

个人 QQ邮箱认证手机认证

QQ咨询拨打电话

详细描述

小贴士：本页信息由用户发布，真实性、合法性由发布人负责。——《免责条款》

该产品主要功能是将EtherCAT的从站设备（伺服、阀门、仪表、变频器等）接入到EtherNetIP网络。

HT5S-ECM-EIS连接到EtherCAT总线中作为主站使用，连接到EtherNetIP总线中作为从站使用。

产品特性：

1，HT5S-ECM-EIS实现EtherCAT主站转EtherNetIP从站功能，HT5S-ECM-EIS的EtherNetIP通讯口作为EtherNetIP从站接口，能够兼容支持EtherNetIP协议的各种主站控制器。EtherCAT通讯口用于连接EtherCAT设备，可以直接控制EtherCAT从站设备，也可以连接EtherCAT总线上的主站控制一个下层网络；

2，IO数据的长度可以根据实际应用进行调整。两个通讯口的数据可以按照字节任意地进行映射；

3，HT5S-ECM-EIS控制器的通讯口提供对网络隔离的保护。通过连接到集成交换机，可以实现星型、环型、线型网络拓扑；两个通讯口都互相独立地运行协议，通过数据缓存交换IO数据，数据处理时间5-10ms周期；

4，支持SDO，方便用于监控和调试；

5，HT5S-ECM-EIS支持USB接口进行调试和诊断；

6，通过WEB进行配置，界面简洁友好，轻松几步即完成PDO配置，支持SDO读写；

7，支持20轴EtherCAT总线运动控制，支持32个EtherCAT从站（包括伺服轴）。

技术参数

EtherNet/IP技术参数

●作为EtherNet/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙等品牌的PLC。

●以太网10/100M自适应，具有IP地址冲突探测功能。

●支持ODVA标准EtherNet/IP通信协议。

●输入输出字节数：输入字节数490Bytes、输出字节数490Bytes。

ETHERCAT技术参数

●作为ETHERCAT网络的主站，可以连接各厂家带EtherCAT的伺服、变频器、仪表、马达、编码器、阀门、焊机等。

●带1个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测。

●支持的PDO长度，inputs和outputs各为512字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
● 环境温度：运输和存储：-40℃～+85℃,工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃，湿度≤95%
● 外形尺寸：118mm（宽）×143.2mm（高）×33.5mm（厚）

；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。

相关产品选型：

HT5S-ECM-PNS:EtherCAT主站转PROFINET从站

HT5S-ECM-MTP:EtherCAT主站转MODBUSTCP从站

HT5S-EIM-MTP:EtherNet/IP 主站转MODBUSTCP 从站

HT5S-EIM-PNS:EtherNet/IP主站转Profinet从站

HT5S-EIM-PNS:EtherNet/IP主站转ModbusTCP从站
