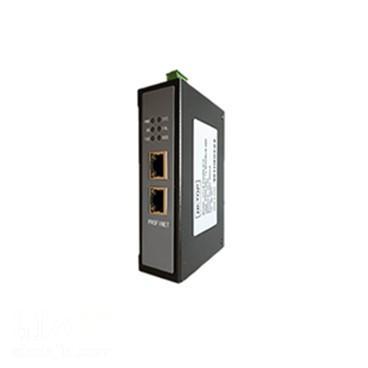

ModbusRTU转PROFINET协议转换HT1S-PNS485-S10

1/1

展开图片

潍坊 367人看过 2024-09-04

卖家信息

王可

个人 QQ邮箱认证手机认证

QQ咨询拨打电话

详细描述

小贴士：本页信息由用户发布，真实性、合法性由发布人负责。——《免责条款》

实现Modbus?RTU/RS485/232转PROFINET功能，能够实现Modbus?RTU/RS485/232接口仪表、变频器、综保、软启动器等设备接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET网络系统，是串口PROFINET的一种。在PROFINET一侧是PROFINET?从站，在串口一侧物理接口有RS-485或RS-232两种，支持MODBUSRTU主站或从站。支持基于RS485的自由协议通信。

本MODBUS一侧做主站时可用于一对多集成MODBUS/485、或一对一集成MODBUS/232设备，形成MODBUS子网连接到PROFINET，实现PROFINET控制器监控MODBUS设备的技术要求。MODBUS一侧做从站时可用于将其他MODBUS主站（如PLC/DCS）以及它的从站数据传输到PROFINET控制器。

本技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在主站配置（如博图、STEP7）中对MODBUS报文配置，选择不同周期间隔的发送即可实现自动MODBUS主站的自动发送功能。基于事件的发送需要编程控制。通过编程可灵活控制四种收发模式（发收发收、发发、收发收发、收收）。自由协议报文内容是通过主站S7-1500、S7-1200、CPU315-2PNDP、S7-400等PLC的编程实现。

技术指标：

1、串口端支持自由协议，通过编程可灵活控制四种收发模式（发收发收、发发、收发收发、收收）；可通过拨码设置为MODBUS主站或MODBUS从站。

2、能带Modbus站点数：

??①最多能配置的Modbus-RTU报文数为62?条，每条报文可以设置不同的站地址；

??②支持的数据长度：输入≤500?字节，输出≤500?字节，输入+输出≤1000?字节。输入≤1400?字节，输出≤1400?字节，输入+输出≤2800?字节。即使您现场的应用没有超过这个限制，还和你现场的环境有关。

??③可选接5/10/62个Modbus-RTU从站设备。

3、串口参数：

??①工作方式：半双工；

??②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可选；

??③数据位：8位；

??④校验位：无、奇、偶、标志、空格可选；

??⑤停止位：1、2位可选；

4、内置静电防护：15KVESD；通信端口隔离：3KV；

5、工作环境温度：-25～55℃；工作环境湿度：5%to95%(无凝露)；

6、供电：24VDC（11V~30V），最大功率3.5W；

7、机械尺寸：40mm（宽）×110mm（高）×74mm（深）；

8、防护等级：IP20；

9、重量：500g

10、安装方式：35mm导轨

11、已经通过CE。
