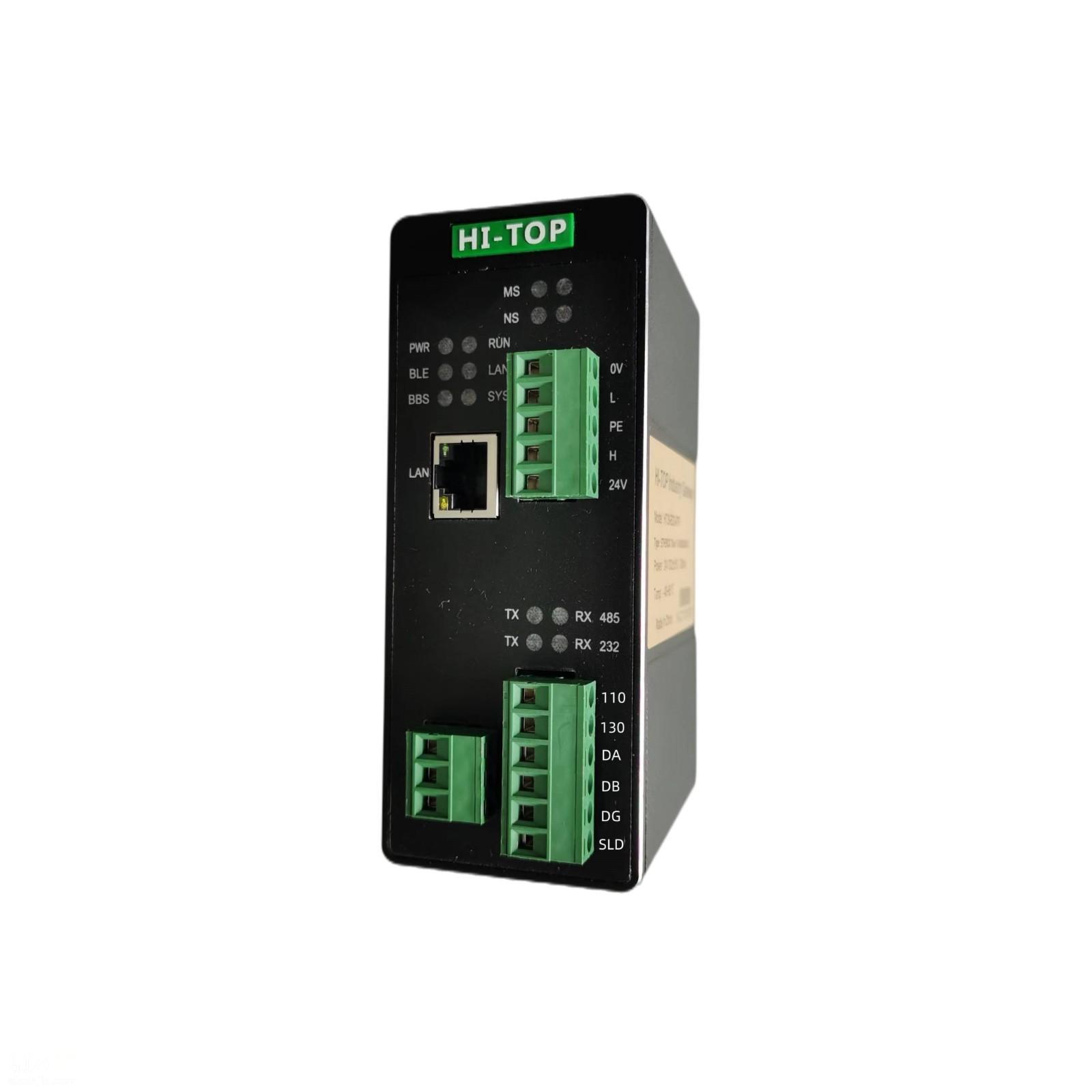

DEVICENET转CC-LINK协议转换工业级HT3S-DNS-CCS
HT3S-DNS-CCS是一款CC-LINK从站功能的通讯。该产品主要功能是将DEVICENET接入到CC-LINK网络中。本连接到CC-LINK总线中作为从站使用，连接到DEVICENET总线中作为从站使用。即可以实现DEVICENET接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-LINK网络系统。
技术指标
DEVICENET技术参数
●DeviceNet接口为从站，支持poll扫描；
●支持的波特率：125K,250K,500K；
●DeviceNet网络总线供电；
●DeviceNet输入输出长度：各128字节；
●DeviceNet站地址：0-31，一个网络，包括主站在内，多接31个节点。
CC-LINK技术参数
●的CC-LINK接口作为从站工作；
●支持CC-LINKVer1.0；
●支持输入输出各48字节；
●波特率支持：156K、625K、2.5M、5M可选；
●站地址：0-31；
●作为远程设备站工作。
电气参数
●电源电压：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
●环境温度：运输和存储：-40℃～+85℃工作温度：-40℃～+75℃
●工作相对湿度：-25～55℃，湿度≤95%
●外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
●安装方式：35mm导轨；
●防护等级：IP20；
●重量：约500g。
