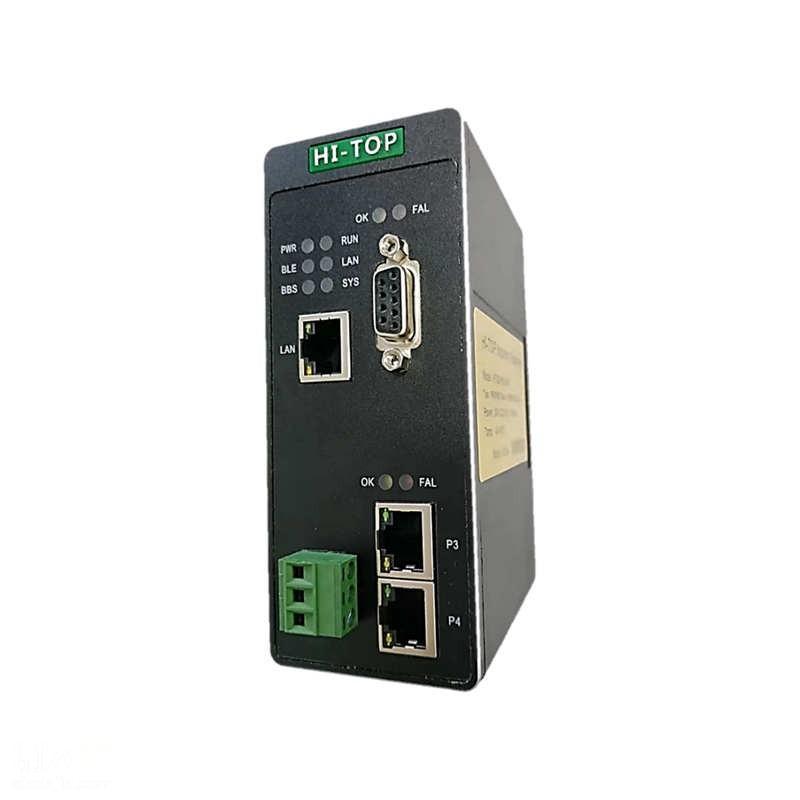

ProfibusDP主站转Profinet协议转换HT3S-DPM-PNS
HT3S-DPM-PNS是一款PROFIBUSDP主站功能的通讯。该产品主要功能是将各种PROFIBUSDP从站接入到PROFINET网络中。
HT3S-DPM-PNS连接到PROFIBUSDP总线中作为主站使用，连接到PROFINET总线中作为从站使用。
技术参数
◆PROFIBUSDP/V0协议符合GB/T20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFINET规范；
◆PROFIBUSDP作为主站，波特率达到12M；
◆PROFIBUSDP作为主站，可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；
◆作为PROFINET网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
◆适应PROFINETV2.3协议，采用实时（RT）通讯功能，符合：GB/T25105-2014《工业通信网络现场总线规范类型10:PROFINETIO规范》，IEC61158-5-10：2007，IDT。
◆支持的PROFINET数据长度：输入≤1400字节，输出≤1400字节，输入+输出≤2800字节。
电气参数
●电源电压：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
●环境温度：运输和存储：-40℃～+85℃工作温度：-40℃～+75℃
●工作相对湿度：-25～55℃，湿度≤95%
●外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
●安装方式：35mm导轨；
●防护等级：IP20；
●重量：约500g。
