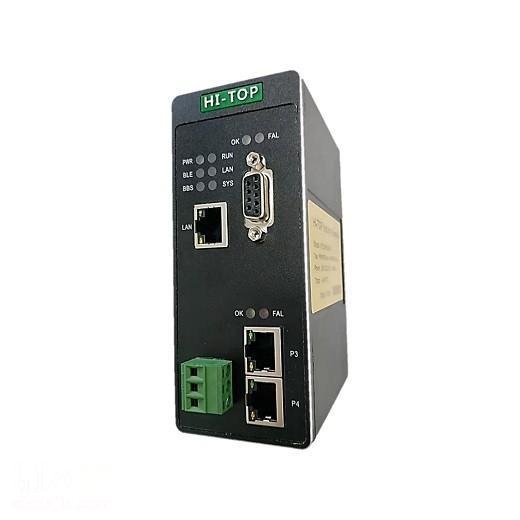

PROFIBUSDP从站转CC-LINKIEFB从站协议转换器HT3S-DPS-CIS

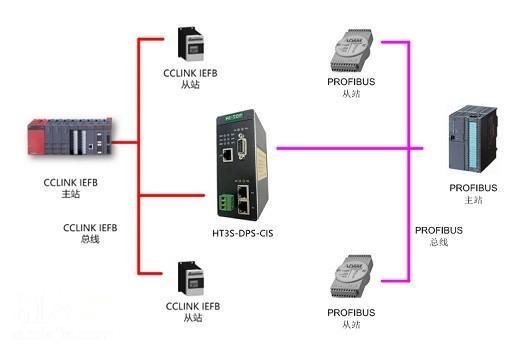

该产品主要功能是将PROFIBUSDP接入到CC-LINKIEFIELDBASIC网络中。连接到CC-LINKIEFIELDBASIC总线中作为从站使用，连接到PROFIBUS总线中同样也作为从站使用。即可以实现两个不同协议的PLC做数据交换。

为分布式控制系统（PLC、DCS、工控机）提供PROFIBUS从站设备集成解决方案，PROFIBUS设备承担着将全球各厂家PROFIBUS-DP协议接入到CC-LINKIEFIELDBASIC网络中的任务，为全球PROFIBUS系统用户服务。

技术参数

PROFIBUSDP技术参数

●协议符合GB/T20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS规范。
●做为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。
●支持的数据长度：输入≤244字节，输出≤244字节，输入+输出≤488字节。
●支持的插槽数量：最大20条。

CC-LINKIEFIELDBASIC技术参数

●作为CC-LINKIEFIELDBASIC网络的从站，可以连接三菱的PLC。
●通过拨码，可以设置占用1个站~4个站
●输入输出字节数：输入字数最大128word、输出字数最大128word。
●占用几个站，直接决定输入输出数量

，参考以下图：

序号

占用站数

输入字数

输出字数

128

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），功率3.5W。使用中建议接好保护地PE

● 环境温度：运输和存储：-40℃～+85℃,工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃，湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

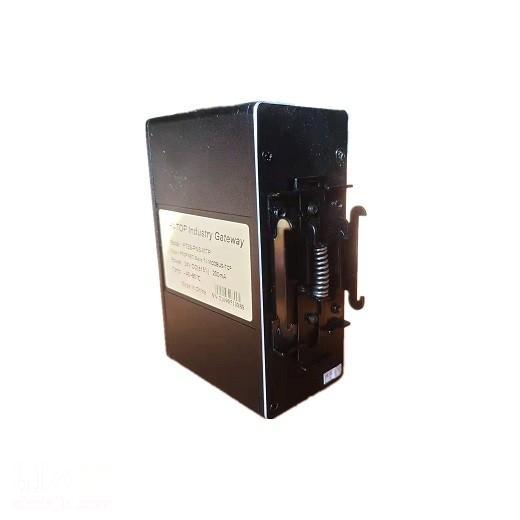

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。

资料下载

https://www.fieldbus.com.cn/xzzq

ProfibusDP相关产品选型

序号

产品型号

产品描述

HT3S-DPM-PNS

ProfibusMaster/ProfinetSlave

HT3S-DPS-ECS

ProfibusSlave/EtherCATSlave

HT3S-DPM-MTP

ModbusTCP/ProfibusMaster

HT3S-DPM-MDN

ModbusRTU（RS232/RS485）/ProfibusMaster

HT3S-DPM-ECS

ProfibusMaster/EtherCATSlave

HT3S-DPM-EIS

ProfibusMaster/EtherNet/IPSlave

HT3S-DPM-CCS

ProfibusMaster/CC-LinkSlave

HT3S-DPM-CIS

ProfibusMaster/CC-LinkIEFBSlave

HT3S-DPS-MTP

ModbusTCP/ProfibusSlave

HT3S-DPS-MDN

ModbusRTU（RS232/RS485）/ProfibusSlave

HT3S-DPS-RSE

RS232/RS485自由协议/ProfibusSlave

HT3S-DPS-CCS

ProfibusSlave/CC-LinkSlave

HT3S-DPS-CIS

ProfibusSlave/CC-LinkIEFBSlave

HT3S-DPS-EIS

ProfibusSlave/EtherNet/IPSlave

HT3S-DPS-CAN

ProfibusSlave/CAN

HT3S-DPS-COP

ProfibusSlave/CANopen

HT3S-PNS-DPS

ProfibusSlave/ProfinetSlave

CC-Link 相关产品选型

序号

产品型号

产品描述

HT3S-CCS-MTP

ModbusTCP/ CC-Link Slave

HT3S-CCS-MDN

ModbusRTU/RS232/RS485/CC-LinkSlave

HT3S-DNS-CCS

DeviceNetSlave/CC-LinkSlave

HT3S-PNS-CCS

ProfinetSlave/CC-LinkSlave

HT3S-ECS-CCS

EtherCATSlave/CC-LinkSlave

HT3S-EIS-CCS

EtherNet/IPSlave/CC-LinkSlave

HT3S-DPM-CCS

ProfibusDPMaster/CC-LinkSlave

HT3S-CIS-MDN

ModbusRTU/CC-LinkIEFBSlave

HT3S-CIS-MTP

ModbusTCP/CC-LinkIEFBSlave

HT3S-DNS-CIS

DeviceNetSlave/CC-LinkIEFBSlave

HT3S-PNS-CIS

ProfinetSlave/CC-LinkIEFBSlave

HT3S-ECS-CIS

EtherCATSlave/CC-LinkIEFBSlave

HT3S-EIS-CIS

EtherNet/IPSlave/CC-LinkIEFBSlave
