CAN转ProfiNet(S7-300/400/1200/1500）总线协议转换HT3S-PNS-CAN

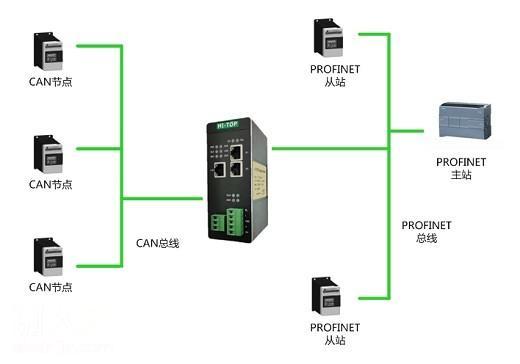

HT3S-PNS-CAN连接到PROFINET总线中作为从站使用，连接到CAN总线中根据节点号进行读写。

HT3S-PNS-CAN能够实现CAN/CANOPEN接口的伺服驱动器、变频器、控制器、综保、软启动器等设备接入到S7-1500、S7-1200、CPU315-2PN/DP、S7-400等PROFINET网络系统。PROFINET一侧是PROFINETIO从站，CAN一侧接口支持CAN2.0A/B，波特率5K~1M可选。

HT3S-PNS-CAN技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在主站配置（如STEP7、博图）中对CAN报文配置即可实现自动CAN主站的自动发送功能。

技术参数

PROFINET技术参数

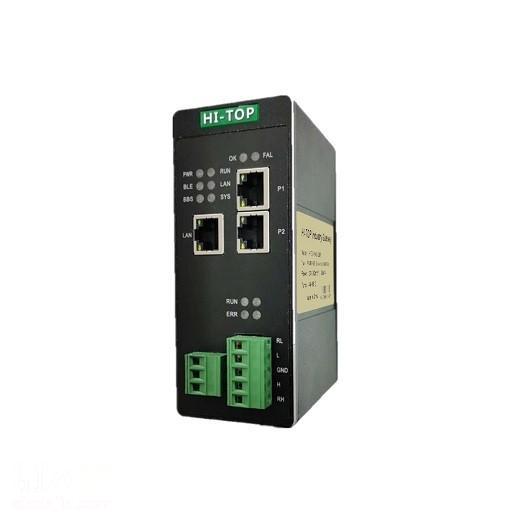

●作为PROFINET网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测。
●集成以太网交换机，可以组成链式网络，支持环网冗余。
●适应PROFINETV2.3协议，采用实时（RT）通讯功能，符合：GB/T25105-2014《工业通信网络现场总线规范类型10:PROFINETIO规范》，IEC61158-5-10：2007，IDT。
●支持的数据长度：输入≤1000字节，输出≤1000字节，输入+输出≤2000字节。

CAN技术参数

●标准CAN2.0A、2.0B接口可选
●波特率：5K~1M可选
●可以配置多条CAN的接收、发送报文
●自带终端电阻

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

● 环境温度：运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃，湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

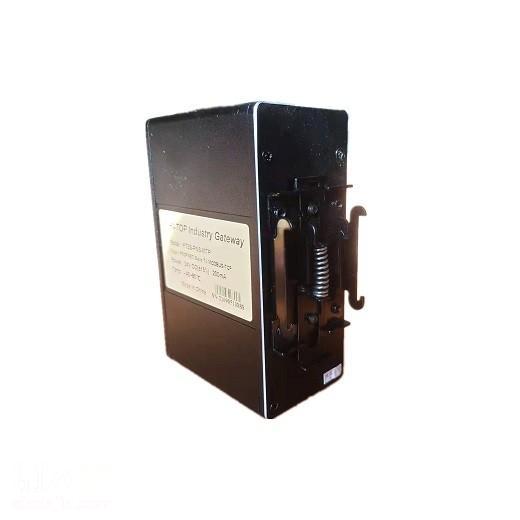

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。

资料下载

https://www.fieldbus.com.cn/xzzq

Profinet 相关产品选型

序号

产品型号

产品描述

HT3S-PNS-MTP

ModbusTCP/ProfinetSlave

HT3S-PNS-MDN

ModbusRTU/RS232/RS485/ProfinetSlave

HT3S-PNS-RSE

RS232/RS485自由协议/ProfinetSlave

HT3S-PNS-RTP

TCP/IP自由协议/ProfinetSlave

HT3S-PNS-CAN

ProfinetSlave/CANMaster

HT3S-PNS-COP

ProfinetSlave/CANopenMaster

HT3S-PNS-CCS

ProfinetSlave/CC-LinkSlave

HT3S-PNS-CIS

ProfinetSlave/CC-LinkIEFBSlave

HT3S-PNS-DNS

ProfinetSlave/DeviceNetSlave

HT3S-PNS-ECS

ProfinetSlave/EtherCATSlave

HT3S-PNS-EIS

ProfinetSlave/EtherNet/IPSlave

HT3S-PNS-DPS

ProfinetSlave/ProfibusDPSlave
