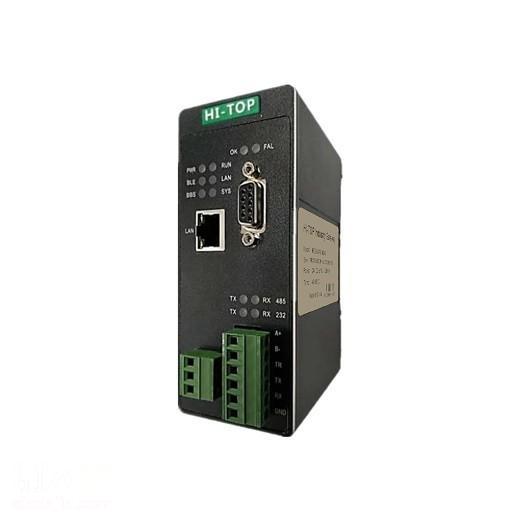

RS485/ModbusRTU转ProfibusDP协议转换工业级HT3S-DPS-MDN

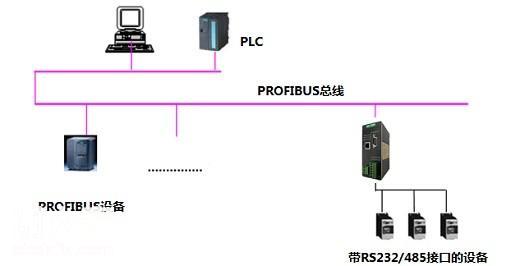

该产品主要功能是将各种MODBUS-RTU设备接入到PROFIBUS-DP网络中。

HT3S-DPS-MDN连接到PROFIBUS-DP总线中作为从站使用，连接到MODBUS-RTU总线中作为主站或从站使用。

产品选型介绍

1，HT3S-DPS-MDN：支持MODBUSRTU（RS485/RS232）转ProfibusDP协议，做ProfibusDP协议PLC的从站。

2，HT3S-DPS-RSE：支持自由协议（RS485/RS232）转ProfibusDP协议，做ProfibusDP协议PLC的从站。

3，HT3S-DPS-MTP：支持MODBUSTCP转ProfibusDP协议，做ProfibusDP协议PLC的从站。

3，HT3S-DPS-RTP：支持自由协议TCP/IP转ProfibusDP协议，做ProfibusDP协议PLC的从站。

技术参数

PROFIBUS-DP技术参数

●协议符合GB/T20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS规范。

●作为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。

●支持的数据长度：输入≤244字节，输出≤244字节，输入+输出≤488字节。

●支持的插槽数量：39条。

●MODBUS作为主站或从站时，使用不同的GSD文件。

MODBUS-RTU技术参数

●MODBUS接口可通过拨码开关选择作为主站或从站，两种工作方式二选一工作。

●MODBUS接口可通过拨码开关选择RS485接口或RS232接口，两种接口二选一工作。

●MODBUS波特率支持：2400、4800、9600、19.2K、38.4K、57.6K、115.2K，其它波特率可以定制。

●MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

●作为MODBUS主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

●作为MODBUS从站，支持02H、04H、0FH、10H号功能。

●作为MODBUS主站，能带MODBUS站点数为（参考以下2个条件范围）：

●本产品最多能配置的MODBUS-RTU报文数为37条；

●支持的数据长度：输入≤242字节，输出≤242字节，输入+输出≤484字节。

电气参数

◆电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
◆工作环境：-40～85℃，湿度≤95%
◆外形尺寸：50mm（宽）×126mm（高）×94mm（厚）
◆防护等级：IP20

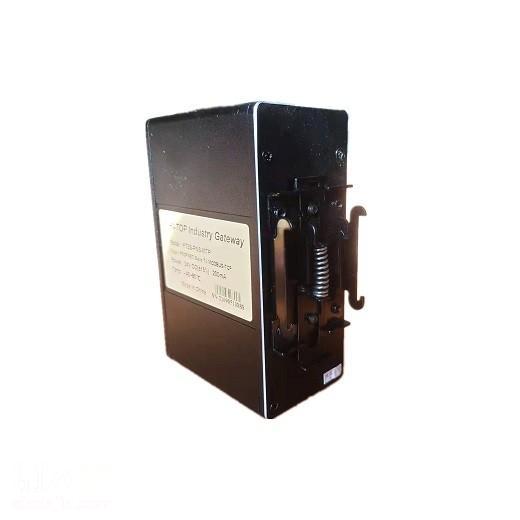

◆安装方式：35mm导轨
◆重量：500g

资料下载

https://www.fieldbus.com.cn/xzzq

ProfibusDP相关产品选型

序号

产品型号

产品描述

HT3S-DPM-PNS

ProfibusMaster/ProfinetSlave

HT3S-DPS-ECS

ProfibusSlave/EtherCATSlave

HT3S-DPM-MTP

ModbusTCP/ProfibusMaster

HT3S-DPM-MDN

ModbusRTU（RS232/RS485）/ProfibusMaster

HT3S-DPM-ECS

ProfibusMaster/EtherCATSlave

HT3S-DPM-EIS

ProfibusMaster/EtherNet/IPSlave

HT3S-DPM-CCS

ProfibusMaster/CC-LinkSlave

HT3S-DPM-CIS

ProfibusMaster/CC-LinkIEFBSlave

HT3S-DPS-MTP

ModbusTCP/ProfibusSlave

HT3S-DPS-MDN

ModbusRTU（RS232/RS485）/ProfibusSlave

HT3S-DPS-RSE

RS232/RS485自由协议/ProfibusSlave

HT3S-DPS-CCS

ProfibusSlave/CC-LinkSlave

HT3S-DPS-CIS

ProfibusSlave/CC-LinkIEFBSlave

HT3S-DPS-EIS

ProfibusSlave/EtherNet/IPSlave

HT3S-DPS-CAN

ProfibusSlave/CAN

HT3S-DPS-COP

ProfibusSlave/CANopen

HT3S-PNS-DPS

ProfibusSlave/ProfinetSlave
