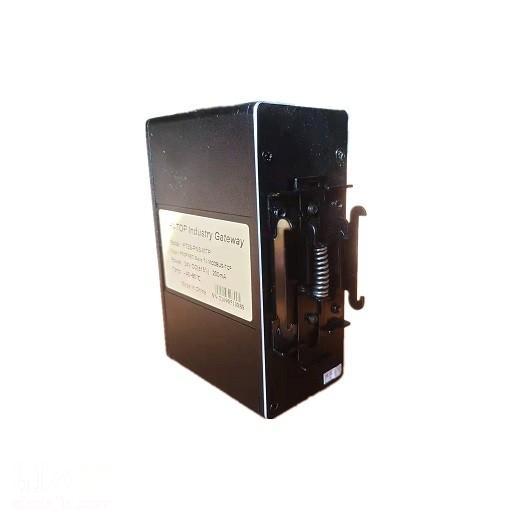

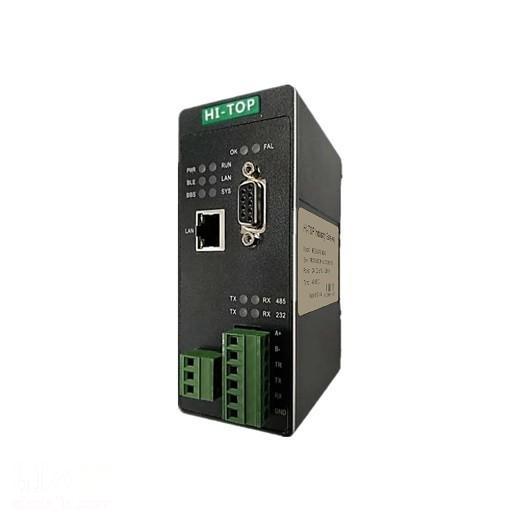

ProfibusDP主站转MODBUSRTU协议转换HT3S-DPM-MDN

PROFIBUS主站通讯管理机可以实现PROFIBUS接口从站设备到MODBUS接口的转换。HT3S-DPM-MDN连接到PROFIBUSDP总线中作为主站使用，连接到MODBUSRTU总线中作为从站使用。

为分布式控制系统（PLC、DCS、工控机）提供PROFIBUS从站设备集成解决方案，PROFIBUS主站设备承担着将全球各厂家PROFIBUS-DP从站接入到MODBUS网络中的任务，为全球PROFIBUS系统用户服务。

产品选型介绍

1，HT3S-DPM-MTP：PROFIBUSDP主站（多个DP仪表、控制器）转MODBUSTCP从站（服务器/客户端)
2，HT3S-DPM-MDN：PROFIBUSDP主站（多个DP仪表、控制器）转MODBUSRTU从站（RS485/RS232接口，支持MODBUSRTU标准协议)
3，HT3S-DPM-RSE：PROFIBUSDP主站（多个DP仪表、控制器）转RS485/RS232从站（自定义协议)

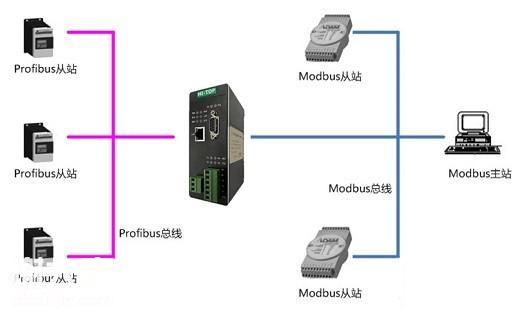

应用结构图

技术参数

◆PROFIBUS-DP/V0协议符合GB/T20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS规范；

◆PROFIBUS-DP作为主站，波特率达到12M；

◆PROFIBUS-DP作为主站，可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；

◆PROFIBUS协议总线可接126个DP从站，建议每32个DP从站加装一个中继器，以保证总线信号质量；由于内部存储器总容量限制，如果每个站数据量较多，则DP从站的数量可能受到缩减。

◆采用标准9针D形PROFIBUS插座（孔）。建议用户使用标准PROFIBUS插头及标准PROFIBUS电缆。有关PROFIBUS安装规范请用户参照有关PROFIBUS技术标准。

◆作为PROFIBUS的主站，读取从站的数据存入PROFIBUS输入数据区，数据交换后缓存到MODBUS-RTU输入数据区，MODBUS-RTU主站通过03H命令读取这些数据；

◆作为MODBUS-RTU的从站，MODBUS-RTU主站通过10H命令将数据写入MODBUS-RTU输出数据区，数据交换后缓存到PROFIBUS输出数据区，通过PROFIBUS总线下传至PROFIBUS从站。

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

● 环境温度：运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃，湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。

资料下载

https://www.fieldbus.com.cn/xzzq

ProfibusDP相关产品选型

序号

产品型号

产品描述

HT3S-DPM-PNS

ProfibusMaster/ProfinetSlave

HT3S-DPS-ECS

ProfibusSlave/EtherCATSlave

HT3S-DPM-MTP

ModbusTCP/ProfibusMaster

HT3S-DPM-MDN

ModbusRTU（RS232/RS485）/ProfibusMaster

HT3S-DPM-ECS

ProfibusMaster/EtherCATSlave

HT3S-DPM-EIS

ProfibusMaster/EtherNet/IPSlave

HT3S-DPM-CCS

ProfibusMaster/CC-LinkSlave

HT3S-DPM-CIS

ProfibusMaster/CC-LinkIEFBSlave

HT3S-DPS-MTP

ModbusTCP/ProfibusSlave

HT3S-DPS-MDN

ModbusRTU（RS232/RS485）/ProfibusSlave

HT3S-DPS-RSE

RS232/RS485自由协议/ProfibusSlave

HT3S-DPS-CCS

ProfibusSlave/CC-LinkSlave

HT3S-DPS-CIS

ProfibusSlave/CC-LinkIEFBSlave

HT3S-DPS-EIS

ProfibusSlave/EtherNet/IPSlave

HT3S-DPS-CAN

ProfibusSlave/CAN

HT3S-DPS-COP

ProfibusSlave/CANopen

HT3S-PNS-DPS

ProfibusSlave/ProfinetSlave
