ProfibusDP主站转EtherCAT协议转换HT3S-DPM-ECS

HT3S-DPM-ECS是一款PROFIBUS-DP主站功能的通讯。该产品主要功能是将各种PROFIBUS-DP仪表、变频器等从站设备接入到EtherCAT网络中。

HT3S-DPM-ECS连接到PROFIBUS总线中作为主站使用，连接到EtherCAT总线中作为从站使用。

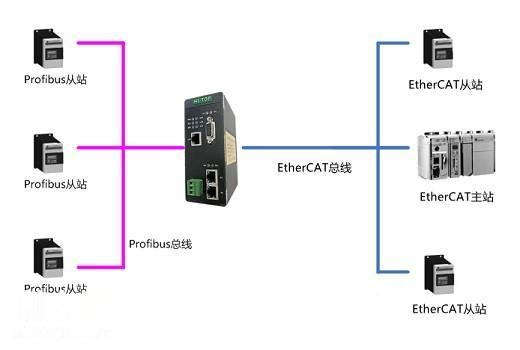

应用结构图

技术参数

◆PROFIBUSDP/V0协议符合GB/T20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFINET规范；

◆PROFIBUSDP作为主站，波特率达到12M；

◆PROFIBUS-DP作为主站，最大理论值可接PROFIBUS-DP从站数量32个，单个PROFIBUS-DP从站通讯数据不超过244个字节；每条PROFIBUS-DP总线最大可接126个DP从站，建议每32个DP从站加装一个中继器，以保证总线信号质量；由于内部存储器总容量限制，如果每个站数据量较多，则DP从站的数量可能受到缩减。

◆作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

◆带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

◆支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

● 环境温度：运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃，湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。

资料下载

https://www.fieldbus.com.cn/xzzq
