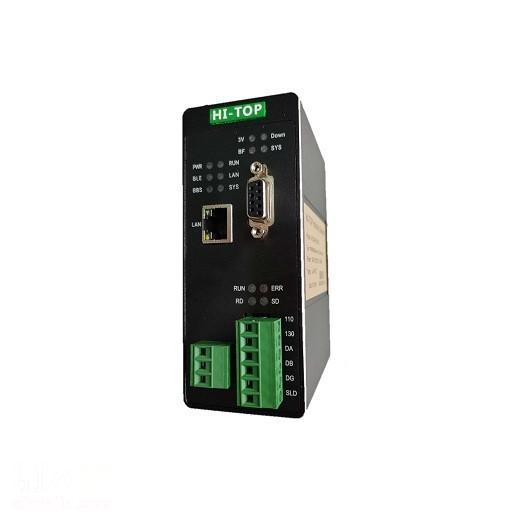

ProfibusDP主站转CC-LINK协议转换HT3S-DPM-CCS

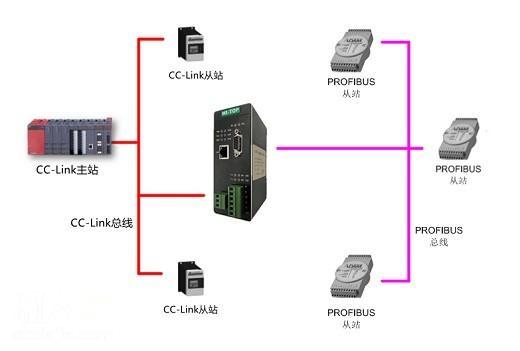

HT3S-DPM-CCS是一款CC-LINKIEFIELDBASIC 从站功能的通讯。该产品主要功能是将PROFIBUSDP接入到CC-LINK网络中。连接到CC-LINKIEFIELDBASIC 总线中作为从站使用，连接到PROFIBUS总线中作为PROFIBUSDP主站使用。即可以实现两个不同协议的PLC做数据交换。

为分布式控制系统（PLC、DCS、工控机）提供PROFIBUS从站设备集成解决方案，PROFIBUS设备承担着将全球各厂家PROFIBUS-DP协议接入到 CC-LINK网络中的任务，为全球PROFIBUS系统用户服务。

技术参数

PROFIBUSDP技术参数

●PROFIBUSDP/V0协议符合GB/T20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFINET规范；

●PROFIBUSDP作为主站，波特率达到12M；

●PROFIBUS-DP作为主站，理论值可接PROFIBUS-DP从站数量32个，单个PROFIBUS-DP从站通讯数据不超过244个字节；每条PROFIBUS-DP总线可接126个DP从站，建议每32个DP从站加装一个中继器，以保证总线信号质量；由于内部存储器总容量限制，如果每个站数据量较多，则DP从站的数量可能受到缩减。

CC-LINK技术参数

●CC-Link接口作为从站工作。

●支持CC-LinkVer1.0/Ver2.0。

●支持输入输出各48/256字节。

●波特率支持：156K、625K、2.5M、5M、10M可选。

●作为远程设备站工作。

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

● 环境温度：运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃，湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

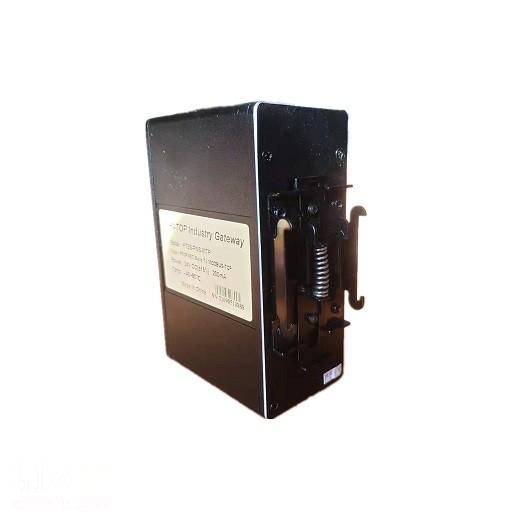

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。

资料下载

https://www.fieldbus.com.cn/xzzq

ProfibusDP相关产品选型

序号

产品型号

产品描述

HT3S-DPM-PNS

ProfibusMaster/ProfinetSlave

HT3S-DPS-ECS

ProfibusSlave/EtherCATSlave

HT3S-DPM-MTP

ModbusTCP/ProfibusMaster

HT3S-DPM-MDN

ModbusRTU（RS232/RS485）/ProfibusMaster

HT3S-DPM-ECS

ProfibusMaster/EtherCATSlave

HT3S-DPM-EIS

ProfibusMaster/EtherNet/IPSlave

HT3S-DPM-CCS

ProfibusMaster/CC-LinkSlave

HT3S-DPM-CIS

ProfibusMaster/CC-LinkIEFBSlave

HT3S-DPS-MTP

ModbusTCP/ProfibusSlave

HT3S-DPS-MDN

ModbusRTU（RS232/RS485）/ProfibusSlave

HT3S-DPS-RSE

RS232/RS485自由协议/ProfibusSlave

HT3S-DPS-CCS

ProfibusSlave/CC-LinkSlave

HT3S-DPS-CIS

ProfibusSlave/CC-LinkIEFBSlave

HT3S-DPS-EIS

ProfibusSlave/EtherNet/IPSlave

HT3S-DPS-CAN

ProfibusSlave/CAN

HT3S-DPS-COP

ProfibusSlave/CANopen

HT3S-PNS-DPS

ProfibusSlave/ProfinetSlave

CC-Link 相关产品选型

序号

产品型号

产品描述

HT3S-CCS-MTP

ModbusTCP/ CC-Link Slave

HT3S-CCS-MDN

ModbusRTU/RS232/RS485/CC-LinkSlave

HT3S-DNS-CCS

DeviceNetSlave/CC-LinkSlave

HT3S-PNS-CCS

ProfinetSlave/CC-LinkSlave

HT3S-ECS-CCS

EtherCATSlave/CC-LinkSlave

HT3S-EIS-CCS

EtherNet/IPSlave/CC-LinkSlave

HT3S-DPM-CCS

ProfibusDPMaster/CC-LinkSlave

HT3S-CIS-MDN

ModbusRTU/CC-LinkIEFBSlave

HT3S-CIS-MTP

ModbusTCP/CC-LinkIEFBSlave

HT3S-DNS-CIS

DeviceNetSlave/CC-LinkIEFBSlave

HT3S-PNS-CIS

ProfinetSlave/CC-LinkIEFBSlave

HT3S-ECS-CIS

EtherCATSlave/CC-LinkIEFBSlave

HT3S-EIS-CIS

EtherNet/IPSlave/CC-LinkIEFBSlave

HT3S-DPM-CIS

ProfibusDPMaster/CC-LinkIEFBSlave
