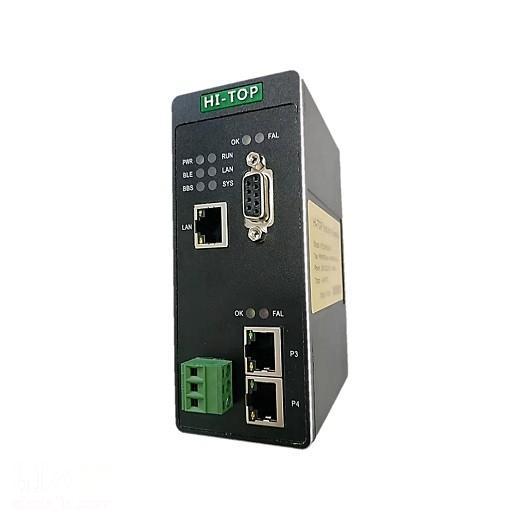

ModbusTCP转ProfibusDP协议转换工业级HT3S-DPS-MTP

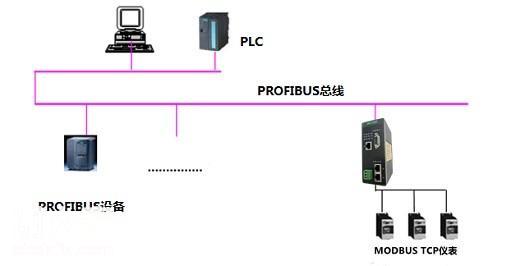

该产品主要功能是将各种MODBUS-TCP设备接入到PROFIBUS-DP网络中。

HT3S-DPS-MTP连接到PROFIBUS-DP总线中作为从站使用，连接到MODBUS-TCP总线中作为主站或从站使用。

产品特点

▼应用广泛：凡可以作为MODBUSRTU或MODBUSTCP/IP客户端或服务器端的MODBUS协议设备都可以使用本产品实现与现场总线PROFIBUS的互连。HT3S-DPS-MTP在PROFIBUS一侧只做PROFIBUS的从站；在MODBUSTCP/IP一侧做MODBUS服务端或客户端。

▼应用简单：用户不用了解PROFIBUS和MODBUS技术细节，用户只需参考本手册及提供的应用实例，根据要求完成配置，不需要复杂编程，即可在短时间内实现连接通信。

▼透明通信：用户可以依照PROFIBUS通信数据区和MODBUS通信数据区的映射关系，实现PROFIBUS到MODBUS之间的数据透明通信。

技术参数

PROFIBUS-DP技术参数

●协议符合GB/T20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS规范。

●作为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。

●支持的数据长度：输入≤244字节，输出≤244字节，输入+输出≤488字节。

●支持的插槽数量：39条。

●MODBUS作为主站或从站时，使用不同的GSD文件。

MODBUSTCP技术参数

●MODBUS接口可通过拨码选择作为主站（客户端）或从站（服务器），两种工作方式二选一工作。

●作为MODBUS主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

●作为MODBUS主站，可以开通8个通道，连接8个MODBUS从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更改。

站号：

端口：

10001

10002

10003

10004

10005

10006

10007

10008

●作为MODBUS从站，支持02H、04H、0FH、10H号功能。

●作为MODBUS从站，端口号支持501~504。

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），功率3.5W。使用中建议接好保护地PE

● 环境温度：运输和存储：-40℃～+85℃,工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃，湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

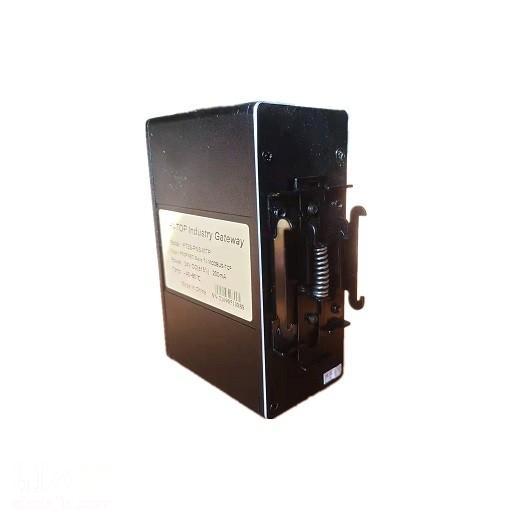

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。

资料下载

https://www.fieldbus.com.cn/xzzq

ProfibusDP相关产品选型

序号

产品型号

产品描述

HT3S-DPM-PNS

ProfibusMaster/ProfinetSlave

HT3S-DPS-ECS

ProfibusSlave/EtherCATSlave

HT3S-DPM-MTP

ModbusTCP/ProfibusMaster

HT3S-DPM-MDN

ModbusRTU（RS232/RS485）/ProfibusMaster

HT3S-DPM-ECS

ProfibusMaster/EtherCATSlave

HT3S-DPM-EIS

ProfibusMaster/EtherNet/IPSlave

HT3S-DPM-CCS

ProfibusMaster/CC-LinkSlave

HT3S-DPM-CIS

ProfibusMaster/CC-LinkIEFBSlave

HT3S-DPS-MTP

ModbusTCP/ProfibusSlave

HT3S-DPS-MDN

ModbusRTU（RS232/RS485）/ProfibusSlave

HT3S-DPS-RSE

RS232/RS485自由协议/ProfibusSlave

HT3S-DPS-CCS

ProfibusSlave/CC-LinkSlave

HT3S-DPS-CIS

ProfibusSlave/CC-LinkIEFBSlave

HT3S-DPS-EIS

ProfibusSlave/EtherNet/IPSlave

HT3S-DPS-CAN

ProfibusSlave/CAN

HT3S-DPS-COP

ProfibusSlave/CANopen

HT3S-PNS-DPS

ProfibusSlave/ProfinetSlave
